Системы газопроводов предприятий
Промышленные предприятия обычно присоединяются к городским сетям или ответвлениям от магистральных газопроводов. Как было указано ранее, системы газопроводов предприятий на территории населенных пунктов и предприятий подразделяются на категории высокого, среднего и низкого давлений.
В подавляющем большинстве случаев промышленные предприятия присоединяются к газопроводам среднего или высокого давлений.
Следует иметь в виду, что, чем выше давление газа, подводимого к промышленным установкам, тем больше свобода выбора газогорелочных устройств и организации сжигания газа. Во всяком случае, желательно, чтобы избыточное давление газа на вводе в цех или котельную было не ниже 1 бар при всех режимах работы. В зависимости от расчетного давления, принятого для различных групп горелок, оно может быть понижено в местном газорегуляторной узле до нужной величины.
Прокладка газопроводов. В отличие от магистральных и городских газопроводов, прокладываемых под землей, на территории предприятий, наряду с подземной прокладкой широко практикуется воздушная прокладка по стенам цехов или на специальных опорах. Во всех случаях при прокладке газопроводов должны строго соблюдаться

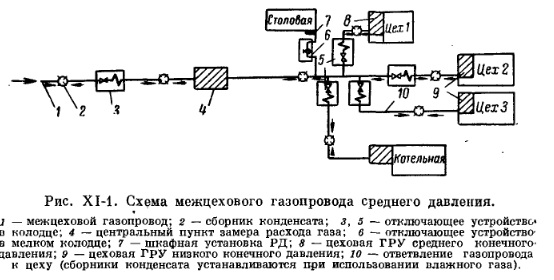

требования строительных норм и правил (СНиП II-Г, 13-62) и Госгортехнадзора. Тупиковые распределительные сети предприятий обязательно должны иметь отключающее устройства на вводе вне территории предприятия. Схема межцехового газопровода приведена на рис. XI-1.
В тех случаях, когда газ подается особо важным цехам или потребителям, во избежание перерывов в подаче газа осуществляется питание предприятия от разных магистралей с кольцеванием системы газопроводов предприятий.
Участки закольцованных распределительных газопроводов должны иметь отключающие устройства, размещенные вне территории предприятия.
Пересечение как подземных, так и надземных газопроводов с железнодорожными и трамвайными путями, а также с дорогами для безрельсового транспорта должны осуществляться под углом 90°. Уменьшение этого угла допускается до 75° для подземных и до 45° для надземных газопроводов.
По трассе газопровода, проходящего по территории предприятия, должна быть выделена полоса отвода шириной не менее 2 м, на которой не допускается складирование материалов и оборудования, а также размещение каких-либо сооружений.

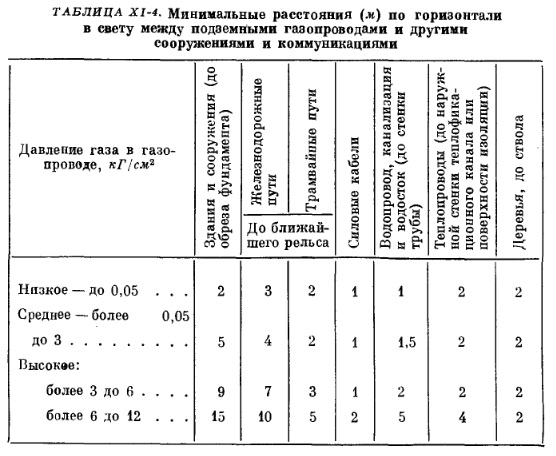

Действующими правилами строго нормируется расстояние между газопроводами, другими коммуникациями и зданиями (табл. XI-4, табл. XI-5), а также минимальная высота прокладки надземных газопроводов.
Примечания. 1. Расстояние от газопровода до кустарников не регламентируется.
2. Расстояние до наружной стенки колодцев и камер подземных сооружений должно быть не менее 0,3 м. Газопроводы на этих участках должны выполняться из бесшовных труб и не иметь сварных стыков.
3. Для системы газопроводов предприятий с давлением до 6 кГ/см2 на отдельных участках трассы, а также при прокладке вводов между зданиями и под арками зданий указанные расстояния до зданий и подземных сооружений могут быть уменьшены при условии применения бесшовных труб и гнутых отводов, проверки всех сварных стыков физическими методами контроля, наложения на трубы весьма усиленной изоляции.
Расстояние по вертикали между надземными газопроводами и другими трубопроводами, линиями электропередач и т. п. при их пересечении должно быть:
а) до трубопроводов различного назначения: при диаметре газопровода до 300 мм - не менее 100 мм; при диаметре газопровода свыше 300 мм - не менее 300 мм;
б) до воздушных линий электропередач (от нижних проводов с учетом их провисания) напряжением до 1 кв - не менее 1 м;
напряжением до 20 кв - не менее 3 м; напряжением до 150 кв - не менее 4 м; напряжением до 220 кв - не менее 5 м;
в) до нижней части вагонетки подвесной дороги (с учетом провисания троса) - не менее 3 м.
г) до верхнего провода питающей сети электрифицированной железной дороги или трамвайного пути - не менее 1,5 м.
Допускается совместная прокладка системы газопроводов предприятий с давлением до 3 бар (по действующим нормам до 3 кГ/см2) в подземных проходных и полупроходных коллекторах и каналах с другими трубопроводами и кабелями при наличии специальной вентиляции и освещения этих коллекторов и каналов.
При такой прокладке отключающие задвижки газопровода должны размещаться в герметизированных отсеках или вне каналов.
Прокладка системы газопроводов предприятий в непроходных каналах совместно с другими коммуникациями не допускается.
При подземной прокладке газопроводов для сухого газа глубина его заложения не должна быть меньше 0,8 м.
При пересечении с другими подземными прокладками должно быть выдержано минимальное расстояние по вертикали: между газопроводом и электрическим или телефонным кабелем - 0,5 м, между газопроводом и другими трубопроводами - не менее 0,15 м (в свету).

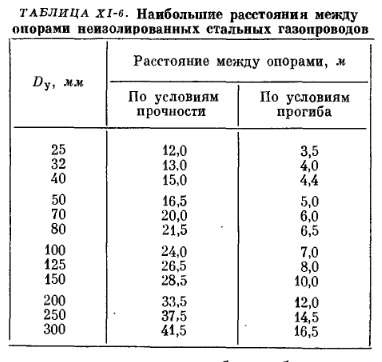

Надземная прокладка газопроводов допускается по огнестойким наружным стенам и несгораемым покрытиям зданий с производством категорий Г и Д. Газопроводы высокого давления также могут прокладываться по стенам производственных зданий, но только при отсутствии в них проемов или же над окнами верхних этажей. Расстояние между опорами надземных газопроводов следует принимать из условий максимально допустимого прогиба газопровода с проверкой по условиям прочности. Рекомендуемые величины пролетов приведены в табл. XI-6.
Система газопроводов предприятий должна быть оборудована отключающими устройствами, которые располагаются на ответвлениях, при пересечении железнодорожных путей, на вводах в газораспределительные пункты (ГРП), на вводах и ответвлениях к цехам и котельным.
Подземные газопроводы на территории предприятий, как и городские газопроводы, защищаются от почвенной коррозии специальной изоляцией. Надземные газопроводы защищаются от коррозии масляной краской, лаком или другими покрытиями, выдерживающими температурные изменения и влияния атмосферных осадков.
