Методические и карусельные печи

Методические и карусельные печи характеризуются переменным температурным режимом по длине и неизменностью этого режима по времени. Поэтому методические и карусельные печи работают при постоянной нагрузке, зависящей от характеристик нагреваемых заготовок.

Рис Х-6 схема газового оборудования

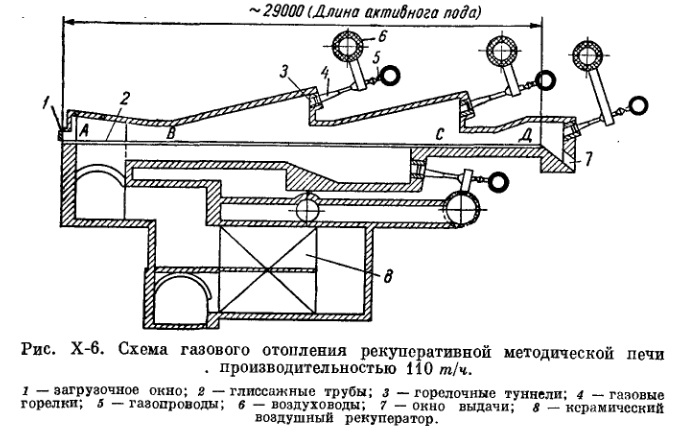

На рис. Х-6 приведена схема современной крупной рекуперативной методической печи, имеющей самостоятельные группы горелок для сварочной ВС и томильной СД зон, а также горелки нижнего подогрева. Первоначальный нагрев заготовок в методической зоне АВ осуществляется за счет тепла продуктов сгорания, выходящих из последующих по движению заготовок зон.

Методические печи, особенно малого размера, нередко имеют только одну группу горелок, расположенных в торце со стороны выдачи заготовок, но при этом распределение температур по зонам регулировать значительно труднее, за счет чего ухудшаются условия нагрева.

Небольшое число групп горелок, вплоть до одной, располагаемой в торце, допустимо для небольших или тонких заготовок, а также марок стали, не боящихся значительных температурных градиентов.

Нижний подогрев заготовок, движущихся по глиссажным трубам, позволяет интенсифицировать производительность печи и является особенно желательным в том случае, когда нагреваемые заготовки не переворачиваются во время движения по печи. Аналогичные цели преследует практикующаяся иногда установка боковых горелок, и, кроме того, этим достигается удлинение зоны высокой температуры.

Рис х7

Выбирая способ сжигания газа, а следовательно, и характер факела, нужно учитывать, что применение диффузионных горелок низкого давления позволяет увеличивать радиацию факела и растянуть зону высокой температуры. При установке диффузионных горелок с растянутым факелом число их, как правило, может быть меньше, чем короткофакельных кинетических горелок.

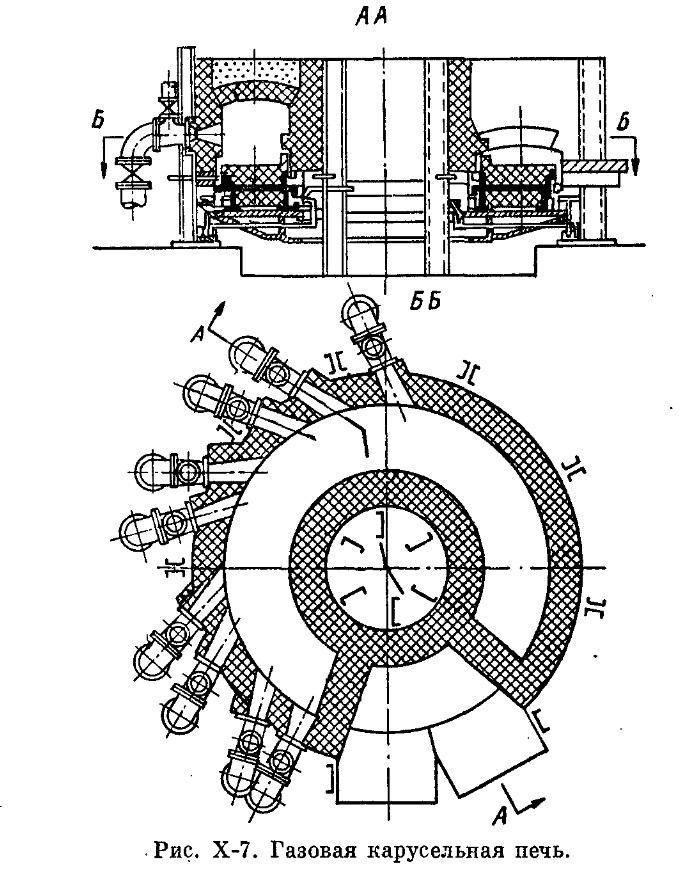

По своим технологическим особенностям  методические печи и карусельные печи похожи, являются также агрегатами непрерывного действия для нагрева небольших по линейным размерам заготовок разной конфигурации. На рис. Х-7 представлена схема такой печи с дутьевыми горелками частичного (незавершенного) смешения.
